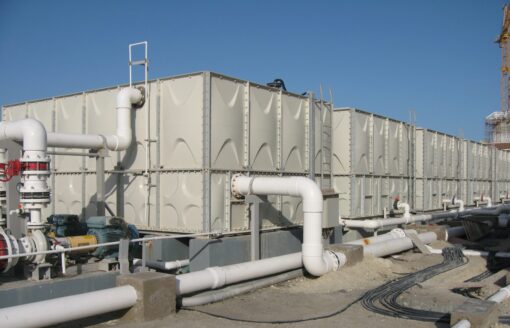

Bể lắp ghép Composite – GRP

Tư vấn kỹ thuật

1. Phạm vi

Nước và không khí là hai thành phần không thể thiếu trong cuộc sống của chúng ta. Mục đích của chúng ta là lắp đặt một bình chứa để dự trữ nguồn nước quý giá này. Điều quan trọng nhất là ngăn không cho nước bị rò sau khi đã lắp đặt xong bình chứa cho dù đó là loại bình chứa nào. Để ngăn chặn sự rò gỉ, bạn cần phải tuân thủ những hướng dẫn và gợi ý của công ty THHH Bae- gkwang Platech.
Hướng dẫn dưới đây là thành quả của những kiểm tra liên tục và nghiên cứu trên sự lắp ráp của bình chứa nước GRP. Nếu bạn không tuân theo các nguyên tắc bên dưới thì sẽ có thể xảy ra những tai nạn nghiêm trọng do rò gỉ hay nứt gãy. Vì thế để lắp đặt một bình chứa hoàn hảo chúng tôi khuyên bạn tham khảo hướng dẫn này khi cần.2. Hướng dẫn lắp đặt

Hãy nhớ những lời khuyên dưới đây trong suốt quá trình lắp đặt bể nước.

1) Trong quá trình lắp đặt, cần phải giữ cho bồn nước càng sạch càng tốt vì bồn nước là để dự trữ nước uống cho mọi người.

2) Bồn nước rất bền vì vậy sẽ không bị hỏng nếu như không có thảm họa tự nhiên nào tuy nhiên bạn vẫn cần phải nghiên cứu và tuân thủ những hướng dẫn của chúng tôi.

3) Chú ý không làm hỏng bất kỳ phần nào của bồn nước.

4) Quá trình lắp đặt bồn nước phải tuân thủ nguyên tắc an toàn để phòng tai nạn xảy ra. Chúng tôi khuyên người quản lý lắp đặt nhắc nhở đội lắp đặt (nói to) để mọi người đều biết được.

5) Chú ý để không bị ngã khi lắp đặt phần mái bồn.

6) Không nên chạm hay dẫm lên bất kỳ dây điện hay thanh kim loại ở công trường để tránh điện giật. Nếu muốn dọn chúng đi hãy gọi đội kỹ thuật của bên quản lý dự án.

7) Nếu phải sử dụng các thiết bị điện kiểm tra trước khả năng rò điện từ các nguồn cung cấp điện, ổ cắm điện và bộ đổi nguồn.

8) Không được lắp đặt nếu như sàn công trường bị ướt hoặc trời mưa.

9) Thiết bị bảo vệ mắt phải được dùng nếu làm việc tại nơi ánh sáng mạnh

10) Không để các vật liệu dễ cháy trong bồn chứa. Các loại vật liệu đó phải để trong kho riêng và có giám sát chặt chẽ.

11) Nếu phải lắp đặt bồn nước ở khu vực mái nhà, phải chú ý không để rơi các tấm panen (điều này có thể nguy hiểm đến tính mạng và tài sản.

12) Trong quá trình lắp đặt hay vận chuyển phải xử lý mọi phần nhỏ rất cẩn thận vì chỉ một vết xước hay vết lõm có thể gây ra rò rỉ. Trước khi lắp đặt, chúng tôi khuyên bạn tìm hiểu những nguyên nhân rò rỉ nước.

3. Nhiệm vụ giám sát và quy tắc

1) Người giám sát cần phải xác nhận nếu như quá trình lắp đặt đang theo đúng hướng dẫn

2) Người giám sát nhất thiết phải kiểm tra các quy tắc lắp đặt an toàn

3) Người giám sát phải kiểm tra và xác nhận số lượng các tấm panen và các phụ kiện khi chúng được mang đến điểm lắp đặt.

4) Việc lắp đặt bồn nước rất đặc biệt, thực tế là bạn phải lắp đặt từng phần nhỏ trước. Nếu như lắp đặt từng phần không được, bạn cần phải kiểm tra liệu công việc có được làm chính xác trong từng giai đoạn lắp đặt.

5) Nếu tìm thấy bất kỳ hỏng hóc nào trong quá trình lắp đặt bạn cần phải dừng công việc lại ngay. Sau đó báo cho công ty THHH Baegkwang Platech để chúng tôi tìm biện pháp thích hợp.Trong suốt thời gian đó, công nhân không được thay thế những phần đó bằng sản phẩm của các nhà sản xuất khác.

6) Sau khi hoàn thiện quá trình lắp đặt, bạn cần làm đầy bể nước. Sau đó giám đốc dự án, bên thi công và giám sát cùng nhau kiểm tra xem có bị rò nước không. Kết quả kiểm tra sẽ được gửi về bộ phận liên quan.

4. Panel GRP và kiểm tra các phần liên quan

Khi các phần của bồn nước được đưa đến nơi thi công, người chịu trách nhiệm phải nhận và kiểm tra danh sách đóng gói và hóa đơn để xác nhận các phần được gửi đến là đúng. Ngoài ra bạn có thể sử dụng “Danh sách kiểm tra” được gắn bên trong cửa của container.
Nếu danh sách hàng hóa và sản phẩm thực nhận có sự khác biệt, bạn nên liên lạc với bên chuyển hàng của công ty trong vòng 24 giờ.

5. Cách xử lý và lưu kho sản phẩm

1) Chúng tôi khuyên bạn sử dụng xe nâng hàng để dỡ hàng từ xe tải vì các phần rất nặng. Thêm vào đó, sản phẩm cần được xử lý thận trọng để tránh hư hại hay va chạm. Đặc biệt chú ý không làm lõm sản phẩm.

2) Nếu bạn muốn sắp xếp các tấm panen GRP thì bạn phải xếp các tấm panen cùng loại với nhau. Bên cạnh đó, bạn cần phải làm cẩn thận để không làm hư hại hay làm biến dạng.

3) Tất cả các vật liệu xây dựng phải được lưu trong kho riêng để phòng mất mát. Chú ý những phần dán băng dính phải được để ở nơi khô ráo.

6 – 1. Kiểm tra nền móng :
–  Phần móng phải được làm bởi bên thi công của chủ dự án .
–  Sau khi quyết định dung tích của bồn chứa, chủ sở hữu sẽ được cung cấp các bản vẽ của bộ dầm đà bê tông.
–  Kiểm tra nền móng và lập kế hoạch lắp đặt trước khi dựng bồn nước.
–  Khoảng cách tối đa giữa các nền móng là 1 mét và khớp của móng cần phải có một cái đệm móng.
–  Đảm bảo khoảng cách để lắp đặt và bảo dưỡng là chính xác, ít nhất chiều cao phải là 600 mm và chiều rộng của đệm móng là 400 mm.

6 – 2. Lắp đặt khung nền và rầm chia bắt chặt bằng bu lông neo
– Các đặc điểm kỹ thuật của khung theo chiều cao của bể nước.
– Các chi tiết cần thiết:
+ Nẹp góc 7575Z
+ Nẹp vít mỏ neo

–  Quy trình lắp đặt:
a) Sắp xếp các phần của khung móng vào đúng trật tự.
b) Các phần liên quan khác, bu lông và đai ốc ở đúng trật tự.
c) Lắp ráp tạm bằng tay.
d) Lắp ráp các bu lông ( M14 X 40 mm ) trong khi kiểm tra độ dài của đường chéo. Chiều dài của đường chéo L1 phải bằng L2.
e) Sau khi các bu lông được xếp vào vị trí, điều chỉnh khung sang ngang theo phương pháp điều chỉnh

6 – 3: Dán băng dính chống rò nước
A. Các tấm panel.
1) Các tấm panel được dán băng dính phải khô và sạch bụi. Đặc biệt là bề mặt để dính băng dính.
2) Khăn lau không được có dầu hay sáp.
3) Bề mặt phải khô.
4) Lỗ lắp bu lông cũng phải cần được sạch bụi.
5) Băng bảo vệ băng dính phải được tháo ra trước khi lắp ráp.
6) Vị trí sử dụng băng dán được thể hiện ở sơ đồ bên dưới .
7) Mặt dán kết thúc của băng dính phải đước nối chồng lên nhau 1 khoảng là 50mm (được chỉ rõ trong biểu đồ)
8) Với bất kỳ điểm nối băng dính nào, các đầu băng dính cũng phải dán chồng lên nhau khoảng cách khoảng 50mm.

C. Giá móc treo thanh giằng:
Dính 2 lượt băng bính vào giá móc.

6- 4. Lắp đặt tấm panel đáy.
A. Lắp đặt tấm panel.
1) Khung dầm phải được làm trước khi lắp đặt tấm panel đáy.
2) Mỗi tấm panel được lắp với bộ bu lông ốc vít M10 x 45mm

B. Những điều cần tránh khi lắp đặt tấm panel đáy.
1) Tại nơi tiếp xúc của các tấm panel, 4 góc của 4 tấm panel không được vênh, lệch và các ốc vít phải được vặn chặt theo hướng dẫn trong hình chú thích (A).
2) Ốc được vặn chặt dần dần từ cả 2 đầu vít, làm theo từng bước như trong hình chú thích (B).
3) Ốc vít phải được vặt chặt từ 2 đầu, nêu không sẽ xảy ra hiện tượng vỡ gãy và rò nước do áp lực nước gây ra trong trường hợp bồn chứa đầy nước.
4) Vị trí nối chồng lên nhau của băng dính chống rò nước là tại điểm góc tấm panel.
5) Trong trường hợp các lỗ vặn ốc vít không khớp nhau thì dùng các chìa vặn như mô tả trong hình chú thích (C) và sau đó lắp đặt các phần theo hình chú thích (B).
6) Giữa các tấm panel đáy, phải xác định trước vị trí của tấm panel có lỗ xả đáy sẽ được lắp đặt, và chú ý lắp đặt đúng vị trí thích hợp.

6 – 5. Lắp đặt tấm panel mặt bên
A. Lắp tấm panel mặt bên
1) Bỏ lớp bảo vệ của băng dính chống rò nước.
2) Đặt các tấm panel cạnh nhau và kiểm tra loại tấm panel và vị trí các lỗ vặn vít khớp nhau của mỗi cạnh.
3) Lắp các thanh nẹp khi lắp 2 tấm panel .
4) Các ốc vít không nên vặn chặt hết cỡ. Chỉ vặn đến khi các bu-lông không di chuyển được.
5) Như minh họa trong hình 6-b, các mặt bên được dựng lên với 1 mặt mở ( hình chữ u) Mặt bên còn lại sẽ lắp đặt khi hoàn thành lắp đặt các phụ kiện bên trong.
6) Kiểm tra trước vị trí các đầu chờ sẽ được lắp đặt. Nếu cần, bạn nên lắp đặt các đầu chờ ở các tấm panel phẳng với kích thước 0,5m x 0,5 m.
7) Các mặt bích ở các tấm panel mặt bên phải thật phẳng để các ốc vít được vặn chặt tuyệt đối.

6 – 6. Quá trình tạo lỗ trên từng tấm panel
1) Vẽ các đường tròn trên các bracket và phải cố định
2) Đánh dấu vị trí của các lỗ, trên cùng một đường trên tấm panel mặt bên và cố định.
3) Dùng mũi khoan kích thước 17mm để khoản lỗ.

6-7. Lắp đặt các thanh giằng.
1) Kiểm tra độ dài của các thanh giằng có khớp với kích thước của bồn nước không.
2) Nếu chiều dài của thanh giằng không đủ thì có thể dùng khớp nối để nối với thanh giằng.

6 – 8. Lắp đặt tấm nóc bồn.
1) Cách thức lắp đặt tấm panel nóc cũng giống với cách lắp tấm panel đáy.
2) Kích thước ốc dùng để lắp đặt là M10 x 35mm
3) Không dùng băng dính chống rò nước cho các tấm nóc. Có thể dùng các tấm chống thêm bên ngoài các tấm panel nóc sau khi lắp đặt, để ngăn chặn nước mưa và bụi bẩn rơi vào.
4) Những điều cần tránh khi nắp đặt tấm panel đáy được áp dụng cho qua trình lắp đặt tấm nóc bồn.
5) Hãy chú ý đặc biệt để không xảy ra các hỏng hóc khi lắp đặt. Và nếu là công trường ngoài trời thì dễ xảy ra tai nạn khi các tấm panel bị thổi bay bởi gió bão.
6) Sẽ thuận tiện hơn nếu các lỗ thông hơi được làm trước khi lắp đặt các tấm panel.

6-9 Hoàn thiện lắp đặt tấm panel mặt bên:
Một mặt bên của bồn nước chưa lắp đặt để lắp đặt các phụ kiện bên trong thì sẽ lắp đặt như các tấm panel mặt bên khác.

6-11. Lắp đặt phụ kiện bên trong và bên ngoài ( bao gồm các đầu chờ)
A.  Lắp đặt thang.
Dựng thang trong và thang ngoài quanh tấm nắp bồn.

B. Lắp đặt các đầu chờ

1) Các đầu chờ để lắp đường xả đáy, đường nước vào, ra.
Flange type nozzle

2) Kiểm tra các vị trí lắp đặt đầu chờ, phần loại và kích cỡ từng loại đầu chờ trước khi lắp.
3) Đối với mặt bích, đánh dầu vị trí mặt bích sau khi đặt 2 mặt bích đối nhau. (đo thủy chuẩn theo cả chiều dọc vầ chiều ngang)
4) Chọn lỗ có kích thước phù hợp với kích thước của đầu chờ và cắt lỗ theo yêu cầu.
5) Để lắp đặt tấm panel cách nhiệt, cắt lỗ vừa với kích thước đường kính ngoài của mặt bích trên phần phủ cách nhiệt. Và sau đó làm theo các bước chỉ ra trong No.4)

6-12. Lắp đặt vít mỏ neo.
1) Điều cần thiết để thi công lắp đặt bồn nước là để đúng chỗ và thật chặt vít mỏ neo được cung cấp bởi công ty TNHH Baeg Kwang Platech theo đúng vị trí thiết kế trên các tấm rầm đà bê tông.
2) Xiết chặt các vít mỏ neo trên các thanh nẹp mỏ neo, phần mà được gắn với khung rầm đỡ.
3) Đối với mặt bích, đánh dầu vị trí mặt bích sau khi đặt 2 mặt bích đối nhau. (Đo thủy chuẩn theo cả chiều dọc vầ chiều ngang)
4) Chọn lỗ có kích thước phù hợp với kích thước của đầu chờ và cắt lỗ theo yêu cầu.
5) Để lắp đặt tấm panel cách nhiệt, cắt lỗ vừa với kích thước đường kính ngoài của mặt bích trên phần phủ cách nhiệt. Và sau đó làm theo các bước chỉ ra trong No.4)
6) Dính 2 lượt băng dính trên mặt bích.
7) Dùng ốc vít có chụp cao su (1460RD) để gắn các đầu chờ.
8) Đặc biệt, để gắn mặt bích cho các đầu chờ, khi lắp các lỗ trên mặt bích phải phẳng cả theo chiều dọc và chiều ngang như thể hiện trong hình ảnh bên phải.

6-12. Lắp đặt vít mỏ neo.
1) Điều cần thiết để thi công lắp đặt bồn nước là để đúng chỗ và thật chặt vít mỏ neo được cung cấp bởi công ty TNHH Baeg Kwang Platech theo đúng vị trí thiết kế trên các tấm dầm đà bê tông.
2) Xiết chặt các vít mỏ neo trên các thanh nẹp mỏ neo, phần mà được gắn với khung dầm đỡ.

6-13. Vệ sinh bồn nước.
A. Vệ sinh bên trong bồn.
1) Dọn dẹp tất cả các vật còn xót lại như bu-lông, ốc vít, v.v… sau đó làm sạch bồn nước với chất tẩy rửa nhẹ.
2) Dùng nước sạch rửa các mặt 2 hoặc 3 lần.
3) Chú ý trong quá trình làm sạch, ngăn chặn không cho các vật liệu lạ xâm nhập vào bên trong bồn qua đường xả đáy

B. Vệ sinh bên ngoài bồn:
1) Loại bỏ hết các rác rưởi trong quá trình thi công.
2) Sau khi để các dụng cụ thi công sang một bên, hãy để mọi thứ xung quanh có trật tự.

7. Kiểm tra dò nước.
7-1. Phương pháp kiểm tra.
1) Nếu công trình đã lắp đặt xong đường nước, có thể bơm nước vào đầy bồn và đóng các van xả đáy và đường nước ra.
2) Mực nước bơm vào phải thấp hơn 250 ~ 300mm so với nóc bể.
3) Chú ý tránh không để các phần bên ngoài bồn nước không bị dột nước từ nhưng chỗ khác rơi vào.
4) Kiểm tra thật kỹ các đầu chờ, tấm panel mặt bên, mặt đáy và các phần góc bồn.
5) Quá trình kiểm tra rò nước phải diễn ra với điều kiện đủ ánh sáng và nước bơm đầy bồn.
6) Nếu như bồn nước được lắp đặt ở dưới tầng hầm hay trong nhà, thì điều kiện đủ ánh sáng để kiểm tra rò nước hay không là điều cần thiết.
7) Nếu bồn bị rò nước, đánh dấu vùng bị rò bằng dấu đỏ, xác định nguyên nhân rò nước

7-2. Cách xử lý khi bị rò nước:
1) Nếu bị rò nước, tìm ra nguyên nhân và xử lý theo các bước sau:

2) Ốc vít bị hỏng.
Mặc dù các ốc vít và các bu-lông trông có vẻ chặt, không thể bị hỏng. Nhưng nếu có thì có thể bị rò nước do áp lực nước khi chứa nước đầy 100% thể tích bồn.
